是否你曾被甲方質疑過：效果圖這么好看，最后現場能實現這樣的效果嗎？

是否你曾經詢問過或者被詢問過：我這墻面高度X米、X材質，用多大功率的燈能照亮，窗戶還不會產生眩光？

是否你選燈的時候也曾疑惑：到底應該選用多大功率，多大角度的燈具，間隔多少距離放置才算合適？

……

過去，大家解決這些問題大都依靠個人經驗以及反復的試燈。面臨的問題也相對較多：定制燈具的周期長；來回試燈花費較高且部分項目不具備試燈條件；整體耗時太長，可能導致項目的流失……。如何依靠專業的軟件，精確的確定設計者需要的數據和效果，變成了我們迫切需要解決的問題。

上個周末，在公司的支持下，我學習了DIALUX這款軟件，決定和大家分享一下這款軟件的學習心得。

DIALUX EVO是由德國DIAL公司開發的一款照明設計軟件，針對室內、戶外和街道的照明，用真實燈具的配光進行空間的照明規劃和計算，并提供3D可視化效果圖、偽色圖、計算空間照明數據和導出報表等功能。

綜上所述，DIALUX EVO不是一款用于制作效果圖的工具，而是一款簡單、高效并能為

我們提供照明參數的設計軟件。

以海南信安基地項目為例：前期PS效果圖發給甲方的時候，甲方對效果表示很滿意，同時也很擔憂：一、在周邊環境光的影響下，會不會顯得雨棚下方很暗；二、雨棚上方的格柵走廊是否能實現效果圖中的效果并且不會對走廊的行人產生眩光。以上問題，小面積試燈看不出來與周邊環境的對比效果；大面積裝燈一旦不能達到效果需要返工，破壞面積大、所需成本較高、耗時長…… 為了快速解決這個問題，我們?cè)贒IALUX軟件中對此項目建模進行了照度模擬。在DIALUX中我們對3個不同品牌、不同配光曲線的燈具進行了對比，同時按照照度標準對燈位以及燈具照射角度進行了細致化調整。生成了如下一系列效果及報表，通過現場環境光照度檢測與軟件運算出來的照度報表分析，完全符合甲方要求，解決了甲方的顧慮。

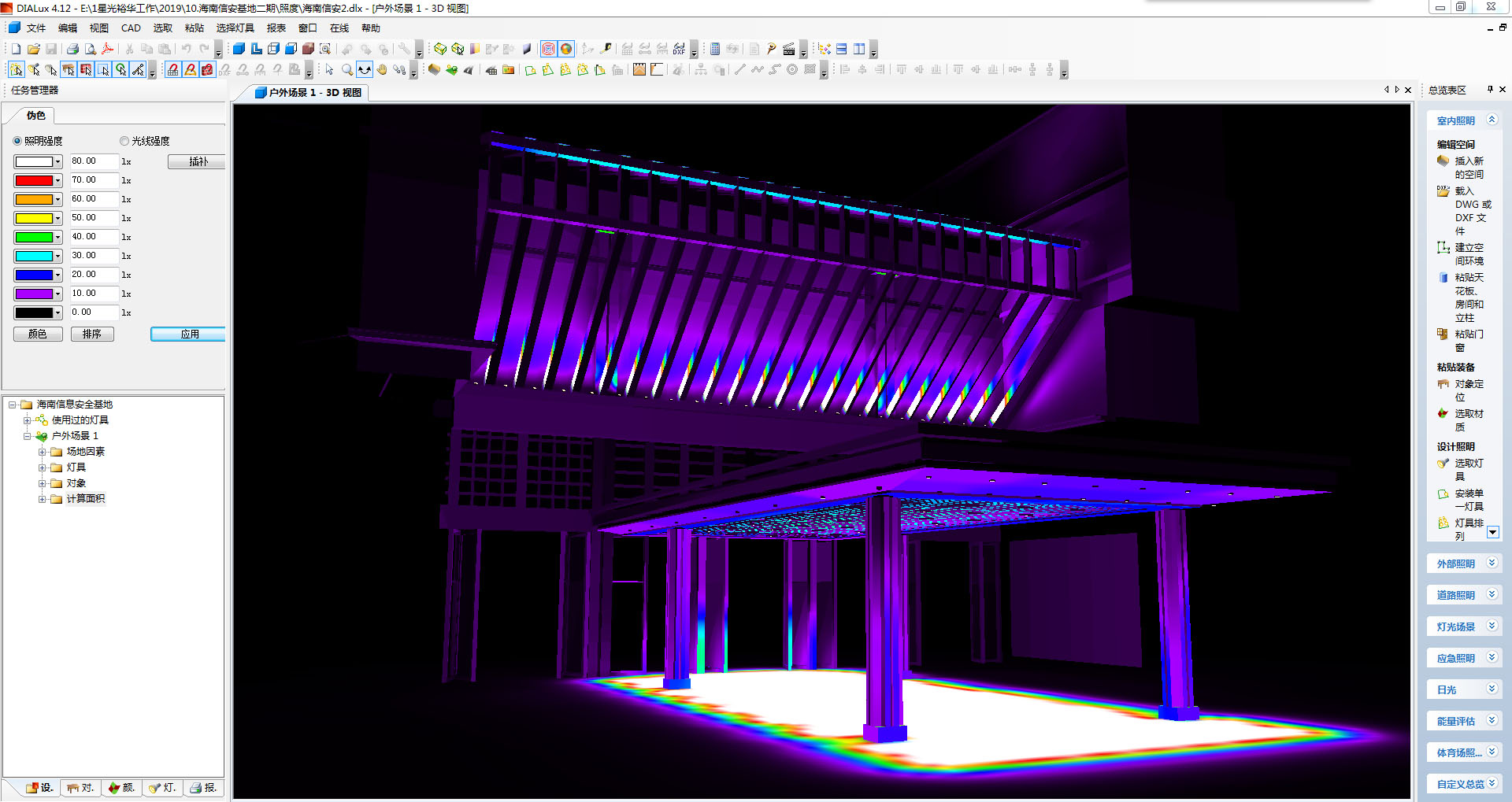

《3D可視化燈光效果》

圖片摘自本公司海南信安基地項目照度模擬

《偽色圖》

圖片摘自本公司海南信安基地項目照度模擬

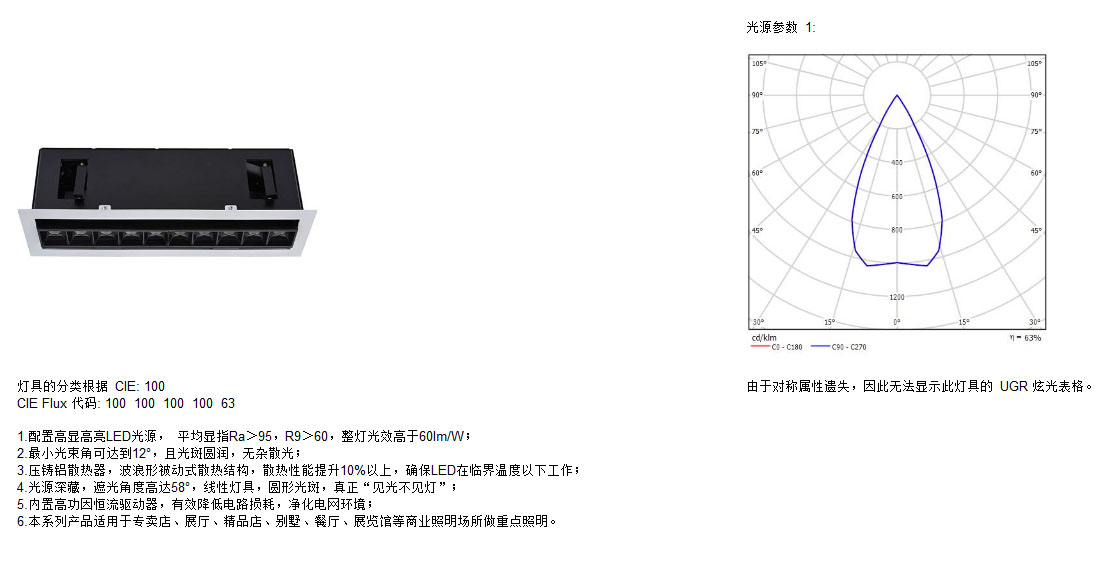

《燈具配光曲線及安裝方式》

圖片摘自本公司海南信安基地項目照度模擬

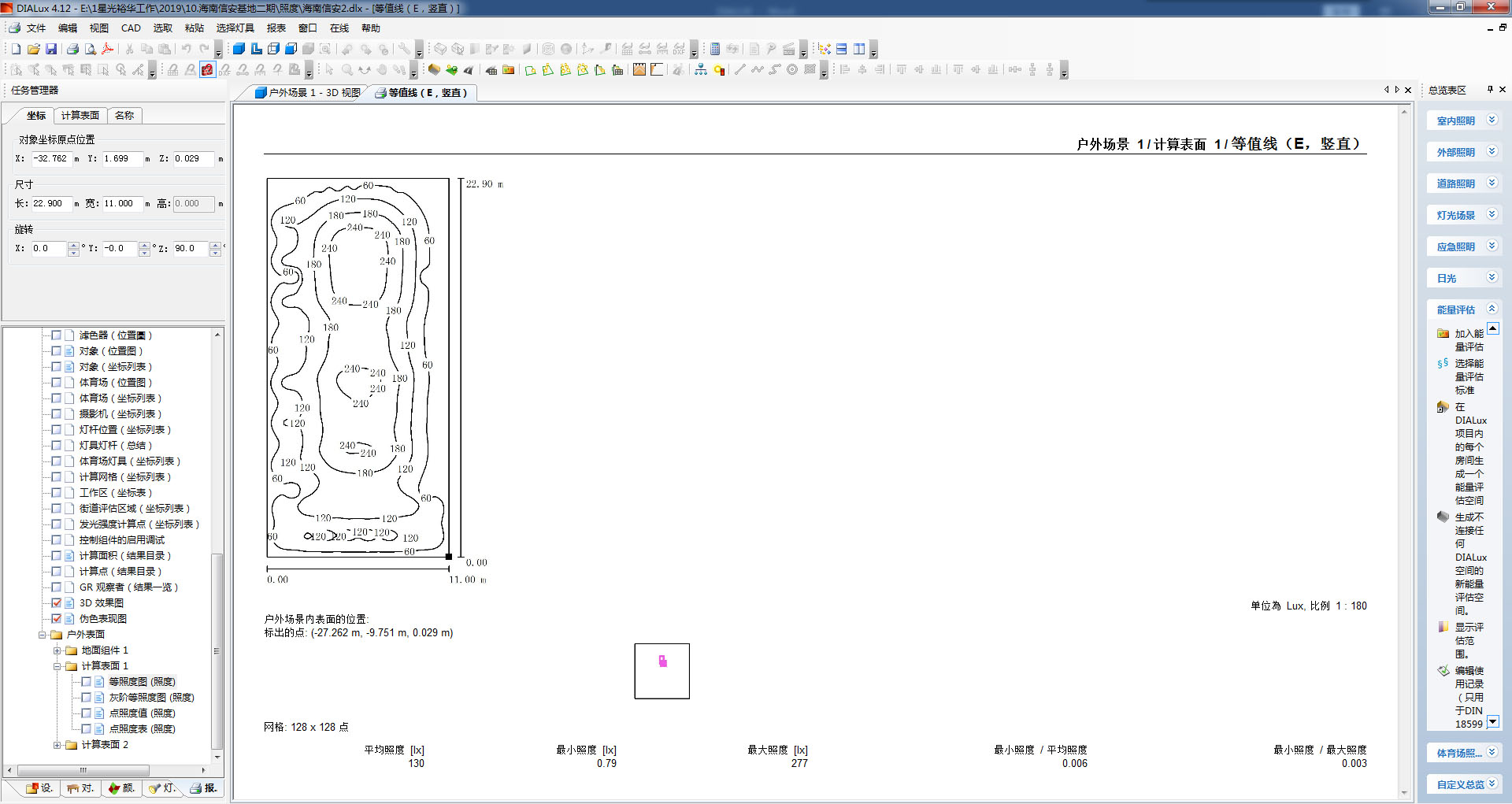

《導出報表》

圖片摘自本公司海南信安基地項目照度模擬

DIALUX軟件自帶龐大的燈具庫，你可以找到各種各樣的燈具模型及配光文件，輕松、簡便的選擇和比較不同廠家的燈具并快速的呈現計算值，可以做到照明效果和實景基本一致，其自帶的日光控制系統，能夠高度還原現場日光場景。

通過這款軟件的模擬，可以簡化設計師向客戶表達設計意圖和結論的過程。住宅、商場、廠房、辦公室、醫院、景觀、建筑物、道路等照明工程設計都可以使用同一個軟件，避免了學習過多軟件的時間和精力。

DIALUX作為一款照明計算軟件，雖然在效果圖方面沒有3D max制作的效果圖美觀，但其作為一款專業照明規劃設計軟件，提供具有真實光感渲染和精確光分布報告的照明模擬給設計師和客戶做參考，促使方案高效落地。

設計不只是效果圖好看，如何精確施工，高效落地才是關鍵!
